產品特點

　　○ 獨特的外觀設計，美觀大方。

　　○ 高平臺結構，IS05211連接標準，能使安裝電/氣動執行器更為專業化。

　　○ 閥體外表備有加強筋，即使在長期由腐蝕的介質中使用，也能避免閥體自身的斷裂，能避免在工程安裝中所造成的閥門部位斷開。

　　○ 閥桿進行磨床加工，配電/氣動閥門時的力矩減輕，更加靈活性。

　　○ 碳鋼球閥的閥體進行磷化處理，不褪色，不生銹，既耐用，又美觀。

產品規范

　　公稱壓力：150/300

　　強度壓力：PT3.0/7.5MPa.

　　密封壓力(低壓)：0.6MPa

　　適用介質：水.油.氣體.酸.堿

　　溫度范圍：PTFE：-20℃~+150℃

　　　　　　　PPL：-20℃~+200℃

　　　　　　　( WCB, CF8, CF8M, Ti, Ni )

　　Ansi：美國標準

技術參數

型號		接口螺紋	DN	D	L	H	A	D1	D2	D3	ISO5211	t	n-Φd	S	H	執行器
RBVP41-3-15-ANSI		1/2"	15	15	108	48	43	34.9	60.3	90	F03/F04	9.6	4-Φ15.9	9	8.5	RAT052DA
RBVP41-3-20-ANSI		3/4"	20	20	117	53	43	42.9	69.9	100	F03/F04	11.2	4-Φ15.9	9	9.5	RAT052DA
RBVP41-3-25-ANSI		1"	25	25	127	58	50	50.8	79.4	110	F04/F05	12.7	4-Φ15.9	11	11	RAT063DA
RBVP41-3-32-ANSI		1-1/4"	32	32	140	62	50	63.5	88.9	115	F04/F05	14.3	4-Φ15.9	11	12	RAT063DA
RBVP41-3-40-ANSI		1-1/2"	40	38	165	75	68	73	98.4	125	F05/F07	15.9	4-Φ15.9	14	16.5	RAT075DA
RBVP41-3-50-ANSI		2"	50	50	178	85	68	92.1	120.7	150	F05/F07	17.5	4-Φ19.1	14	16.5	RAT083DA
RBVP41-3-65-ANSI		2-1/2"	65	65	190	104	96	104.8	139.7	180	F07/F10	20.7	4-Φ19.1	17	20	RAT092DA
RBVP41-3-80-ANSI		3"	80	78	203	114	96	127	152.4	190	F07/F10	22.3	4-Φ19.1	17	20	RAT105DA
RBVP41-3-100-ANSI		4”	100	95	229	135	96	157.2	190.5	230	F07/F10	22.3	8-Φ19.1	19	22.5	RAT125DA

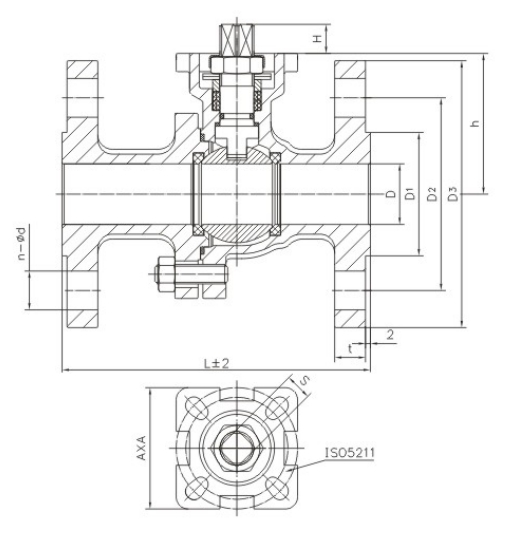

結構尺寸

型號說明
